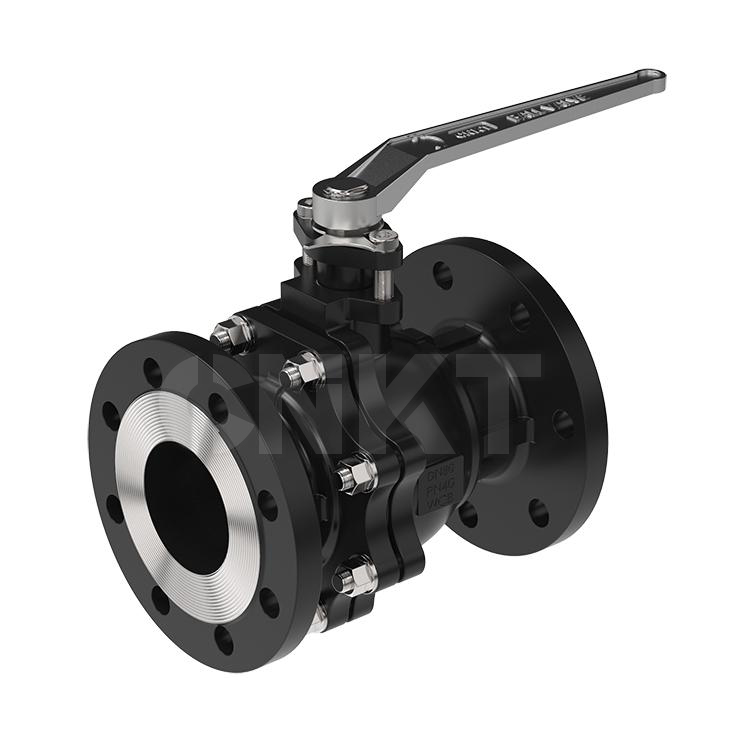

薄型高平臺球閥

型號：
所屬：球閥
口徑：DN15-2000
介質：水、蒸汽、空氣、油品、腐蝕性介質
生產標準：GB、JB、API、ANSI、BS、DIN、NF、JIS、JPI
適用溫度：-20~300℃
是否定制：可根據用戶需求定制
應用領域：化工、食品、化肥、冶金、制藥、電力、生物工程等

400-0059-200
上一條
無

產品介紹

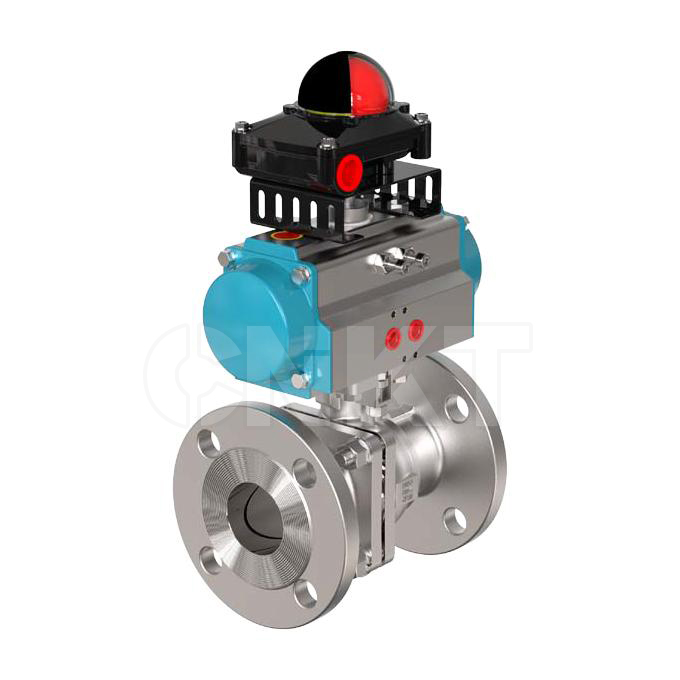

氣動高平臺對夾球閥是由高平臺法蘭球閥和氣動執行器組成，閥體比浮動式法蘭球閥和固定球閥節約不少，也稱為薄型球閥，高平臺球閥實現了免支架安裝效果，和氣動執行器或電動執行器組成氣動對夾球閥和電動對夾球閥，比帶支架型球閥節約了100mm高度空間，具有結構緊湊、安裝效果好、維護簡單等特點。閥門可以通過電磁閥來遠程控制閥門開關，也可和閥門定位器組成氣動調節型球閥，實現4-20mA控制閥門開度大小，實現對管道介質流量大小的調節。

部件材質

ITEM	PART NAME	MATERIAL
1	NUT	CF8M	CF8
2	SPRING WASHER	PTFE
3	CAP	PTFE	R-PTFE
4	BOOY GASKET	SUS316	SUS304
5	BALL SEAT	CF8M	CF8
6	BALL	PTFE
7	BODY	viton
8	THRUST WASHER	PTFE	R-PTFE
9	O-RING	SUS304
10	STEM PACKING	SUS304
11	GLAND	SUS304
12	BELLEVILLE WASHER	SUS304
13	STOP NUT	SUS304
14	STOP WASHER	SUS304
15	LOCKING WASHER	SUS304
16	WASHER	PLASTIC
17	STEM NUT	SUS316	SUS304
18	HANDLE	SUS304
