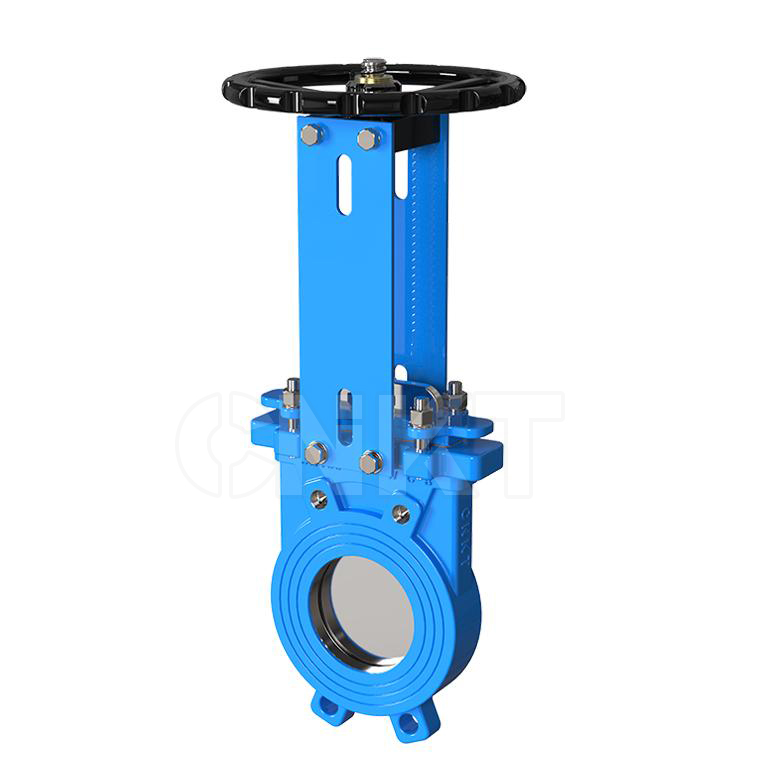

KBZ73X/H-10C/P單向密封手動明桿對夾型刀閘閥

型號：KBZ73X/H-10C/P
所屬：刀閘閥
口徑：DN15-2000
介質：水、蒸汽、空氣、油品、腐蝕性介質
生產標準：GB、JB、API、ANSI、BS、DIN、NF、JIS、JPI
適用溫度：-20~300℃
是否定制：可根據用戶需求定制
應用領域：化工、食品、化肥、冶金、制藥、電力、生物工程等

產品介紹

單向密封手動明桿對夾型刀閘閥

結構特點及用途：
單向密封手動明桿對夾型刀閘閥有閥板的上下直線運動來開啟和關閉管道，體積小結構長度短等優點。適用于紙廠，污水廠，礦場，水處理設備，膠質介質，安裝空間有限。預設有限的系統。

重要性能
公稱壓力：1.0MPa
適用溫度：-20~120℃
泄漏率: 普通型≤ 1%
氣源氣壓：6.0-8.0 bar
可燃性氣體電源電壓：220V或380VAC

設計/檢測標準
法蘭標準：GB9115-88
結構長度：GB12221
壓力標準：GB/T13927-92

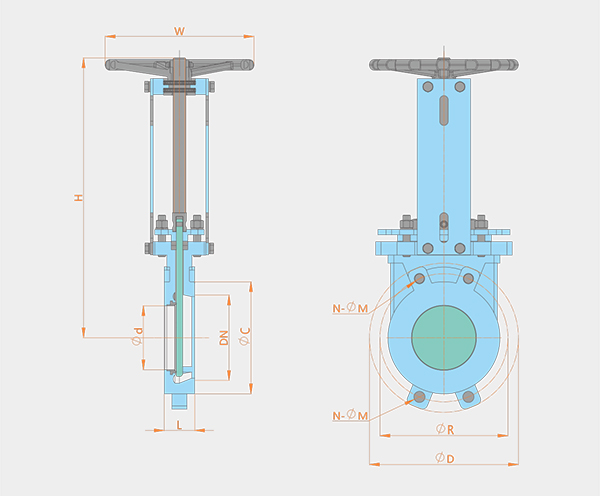

PN10連接尺寸

DN	0d	L	0W	D	R	C	M	A-0B	H
50	50	48	180	165	125	99	M16	4-18	320
65	65	48	180	185	145	118	M16	4-18	340
80	80	51	220	200	160	132	M16	4-18	370
100	100	51	220	220	180	156	M16	4-18	410
125	125	57	220	250	210	184	M16	8-18	460
150	150	57	280	285	240	211	M16	8-18	510
200	200	70	280	340	295	266	M20	8-23	590
250	250	70	340	395	350	319	M20	12-23	700
300	300	76	340	445	400	370	M20	12-23	800
350	350	76	400	505	460	429	M20	12-23	900
400	400	89	450	565	515	480	M24	16-27	1020
450	450	89	530	615	565	530	M24	20-27	1100
